Importere gamle tegninger

Legg en skannet tegning under planen i riktig målestokk og tegn veggene oppå – eller prøv å finne dem automatisk, eller la assistenten gjøre det fra chatten. Ser du på en bolig til salgs, kan du hente plantegningene fra FINN-annonsen.

I videoen0:52

Slik gjør du

  1. Velg «Importer PDF / bilde…» og slipp inn tegningen.

  2. Velg side, og dra et rektangel rundt plantegningen du vil bruke.

  3. Sett målestokken: velg tegningens målestokk (for eksempel 1:100 på A3), eller klikk to punkter på et kjent mål og skriv inn lengden.

  4. Trykk «Neste», velg etasjen og trykk «Legg den under planen». Tegningen ligger under planen i riktig målestokk.

  5. Tegn veggene oppå med veggverktøyet ved å klikke i hvert hjørne. I etasjens panel kan du gjøre tegningen svakere, skjule den eller rette målestokken.

Godt å vite

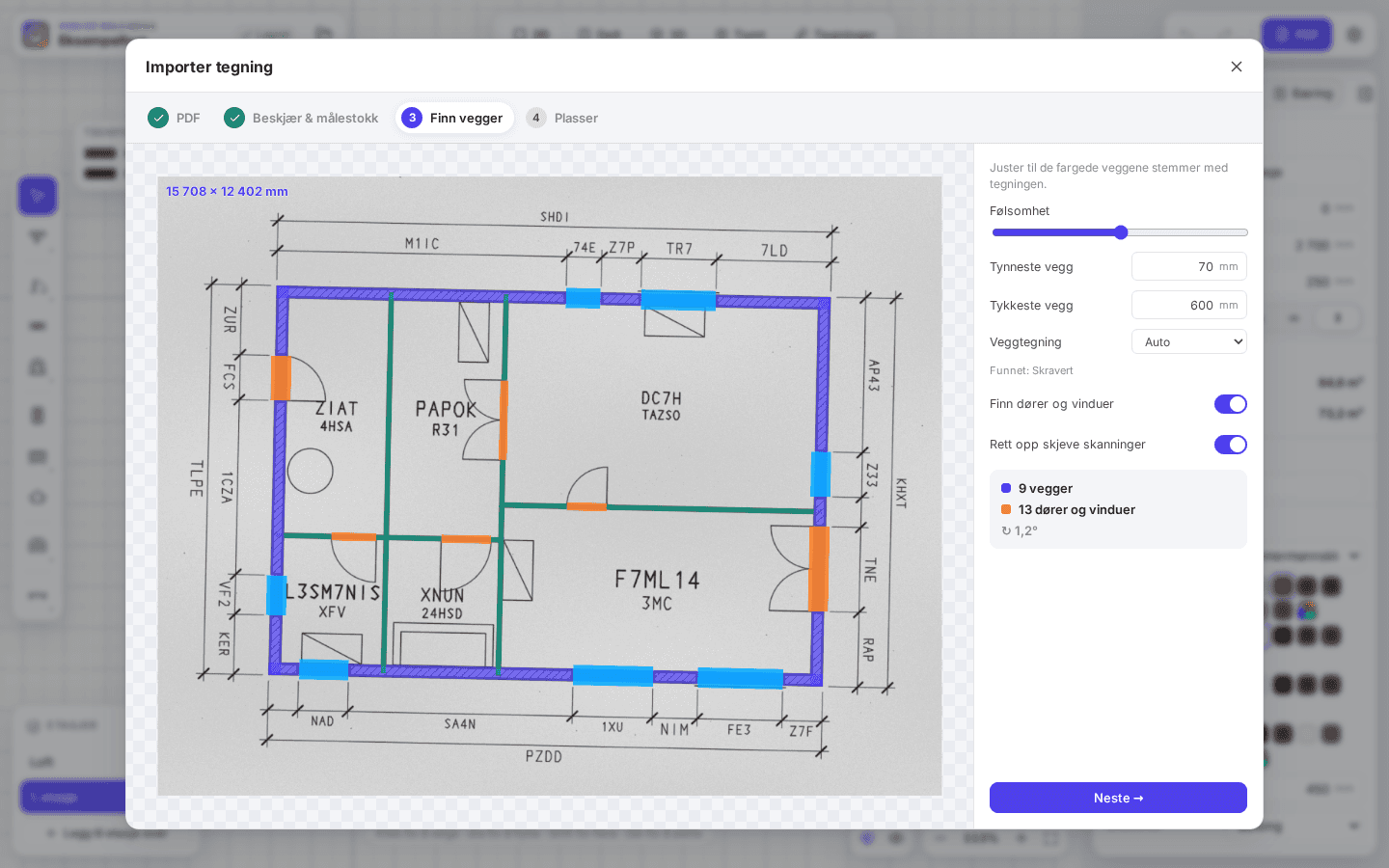

  • Er det en ren PDF fra et tegneprogram, kan du prøve «Finn veggene automatisk (eksperimentelt)» i siste steg. Den retter opp skjeve skanninger og finner vegger tegnet fylt, skravert eller som omriss; du sjekker det den fant før noe legges til.
  • Trapper spores også: rette trapper, kvartsvingte og halvsvingte trapper med repos eller svingte trinn, og spiraltrapper, ut fra de jevnt fordelte trinnlinjene. Under «Trapper funnet» viser dialogen hver av dem over skanningen, med en hake for å lage den og hvilken vei den går opp – eller at du bør sjekke det etter importen. En trapp som står på planene til to etasjer, lages én gang, i etasjen under, med trappeåpningen i etasjen over.
  • I importdialogen leses tegningen på din egen maskin, og den lastes ikke opp noe sted.
  • Ser du på en bolig til salgs? Lim inn lenken til FINN-annonsen under «Fra en boligannonse» og trykk «Hent plantegningene». Klikk på en plantegning for å hente inn bare den, eller kryss av flere etasjer, velg hvilken etasje hver skal på, og hent dem inn samlet. En plantegning i en annonse har ikke mål, så den skaleres etter boligens bruksareal (BRA-i) i annonsen, og lengdene blir omtrentlige. Du må være logget inn, og appen leser bare den ene annonsen du limer inn. Les mer i guiden om plantegningen i FINN-annonsen.
  • Eller la assistenten gjøre det: legg ved eller slipp PDF-en, eller et bilde av plantegningene, i chatten og be den tegne opp huset. Den tegner opp én side per etasje, rett inn i etasjene, og går så gjennom målestokken, romnavnene og det som ikke kom med, sammen med deg. Se Assistenten.
